Dalam arsitektur infrastruktur energi modern, distribusi pasokan listrik dari pusat pembangkit menuju pusat beban (kota dan kawasan industri) memerlukan jaringan transmisi yang sangat andal. Di Indonesia, tulang punggung dari sistem transmisi ini adalah Saluran Udara Tegangan Tinggi (SUTT) dan Saluran Udara Tegangan Ekstra Tinggi (SUTET). Pemahaman mendalam mengenai tower transmisi beserta sistem fondasinya sangat krusial, mengingat struktur ini harus berdiri kokoh selama puluhan tahun menahan beban mekanis dan kondisi lingkungan yang ekstrem.

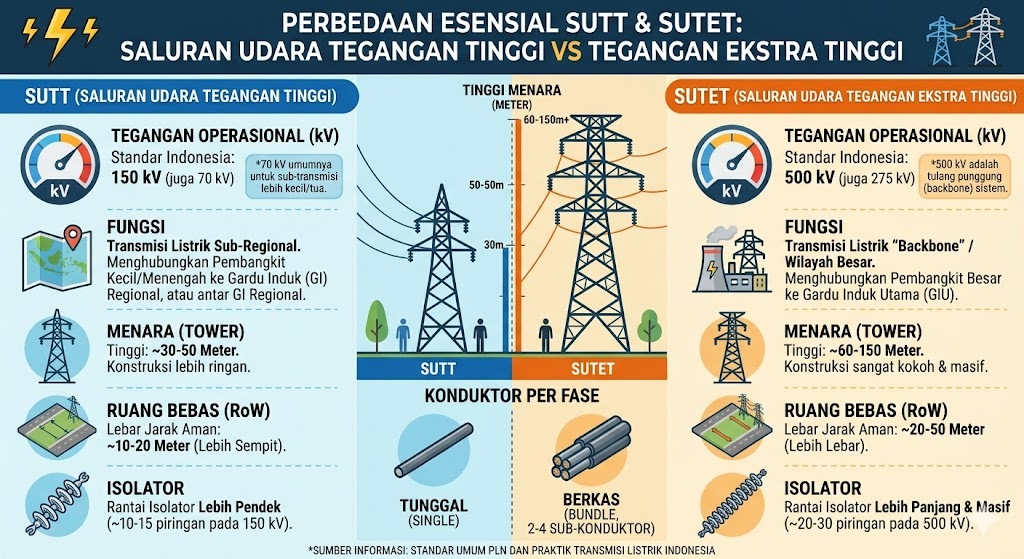

Perbedaan Esensial SUTT dan SUTET
Secara prinsip, SUTT dan SUTET memiliki fungsi yang sama, yakni mentransmisikan daya listrik jarak jauh. Perbedaan utamanya terletak pada kapasitas tegangan yang disalurkan. SUTT umumnya beroperasi pada rentang tegangan 70 kV hingga 150 kV. Sementara itu, SUTET dirancang untuk menyalurkan tegangan yang jauh lebih masif, yaitu 275 kV hingga 500 kV. Semakin tinggi tegangan yang disalurkan, semakin besar pula dimensi tower dan jarak aman (ruang bebas/ right of way) yang dibutuhkan untuk menghindari lompatan listrik ( electrical flashover ).
Anatomi dan Jenis Tower Transmisi

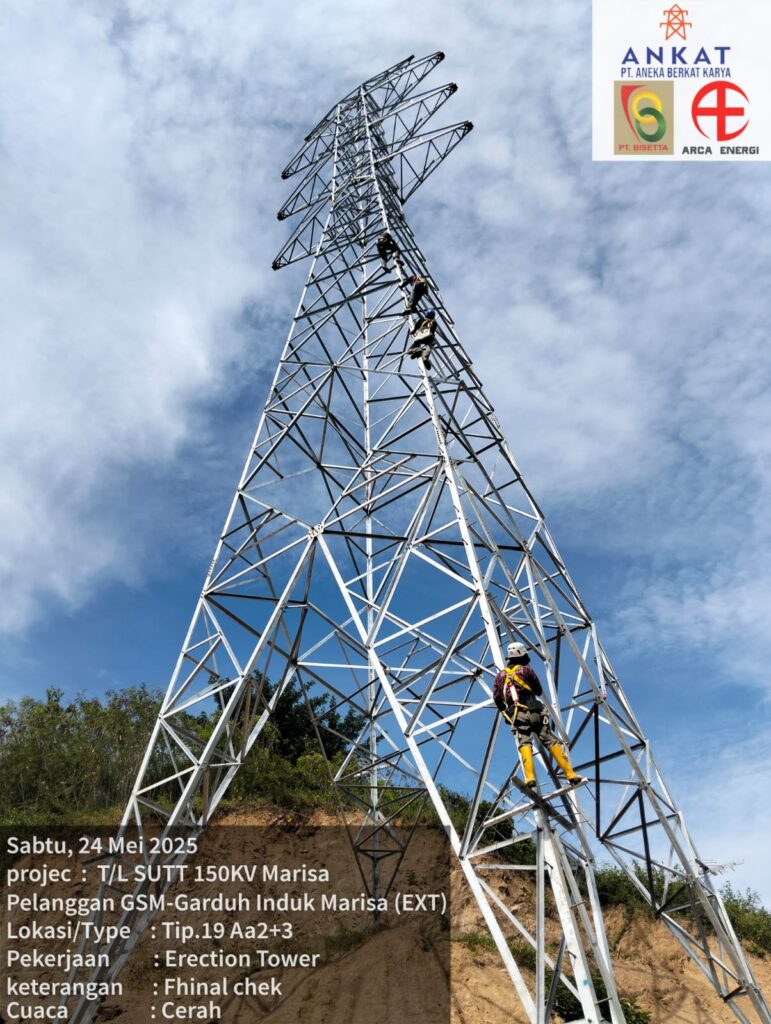

Sebagian besar tower transmisi yang digunakan di Indonesia berjenis lattice tower (tower baja kisi). Struktur ini dipilih karena rasio kekuatan terhadap berat ( strength-to-weight ratio ) yang sangat baik, memungkinkannya menahan beban berat dengan material yang efisien. Berdasarkan fungsinya di sepanjang jalur transmisi, tower ini diklasifikasikan menjadi beberapa jenis:
- Suspension Tower (Tower Penyangga): Digunakan pada jalur transmisi yang lurus. tower ini hanya berfungsi menyangga konduktor tanpa menahan beban tarikan dari sudut yang tajam.
- Tension Tower (Tower Sudut/Tarik): Dibangun pada titik di mana jalur transmisi berbelok atau mengubah arah. Struktur baja pada tower ini dirancang lebih masif untuk menahan gaya tarik ( tension ) asimetris dari konduktor.

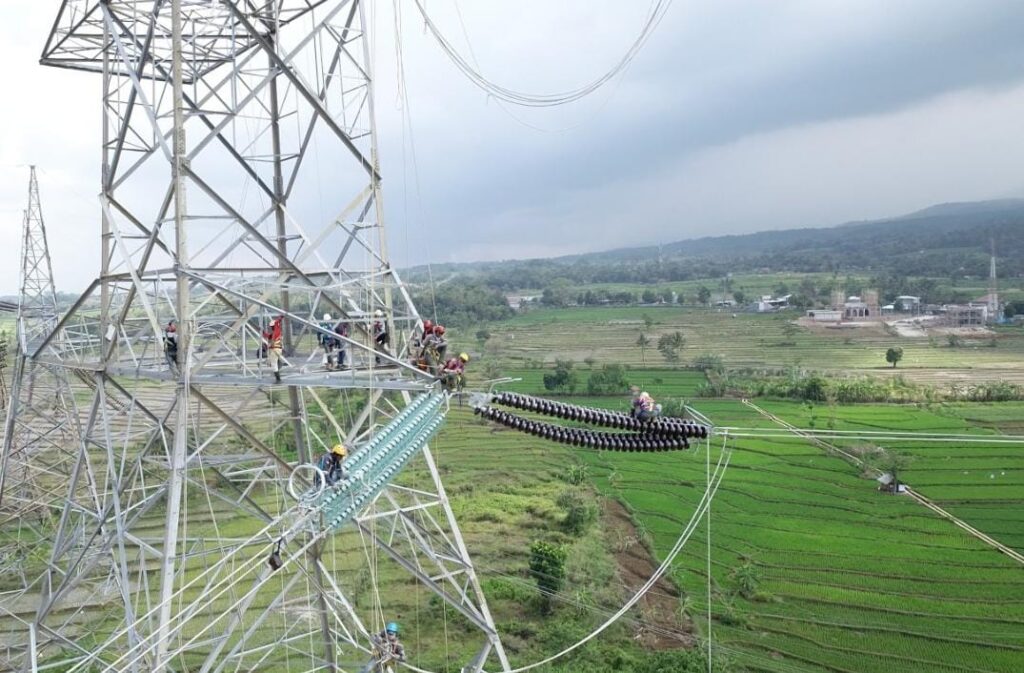

Sebuah tower transmisi tidak berdiri sendiri. Keandalannya secara teknis sangat bergantung pada rangkaian perangkat keras kelistrikan yang mengamankan konduktor. Komponen seperti insulator (isolator) sangat krusial untuk memisahkan aliran tegangan dari struktur baja tower yang konduktif. Pada titik-titik sambungan, yoke plates digunakan untuk mendistribusikan beban mekanis secara merata pada rangkaian isolator ganda, menjaga keseimbangan struktur secara keseluruhan. Di sisi lain, tension clamps bertugas mencengkeram kabel konduktor dengan presisi tinggi. Penjepit ini memastikan bentangan kabel antartower berada pada tingkat ketegangan yang ideal, sehingga mampu menahan beban tarik yang dihasilkan oleh angin kencang maupun gravitasi bumi.
Fondasi: Akar Kekuatan tower Transmisi
Sehebat apa pun desain struktur atas sebuah tower, tidak akan mampu bertahan tanpa sistem fondasi yang dirancang dengan kalkulasi geoteknik yang akurat. Berbeda dengan bangunan gedung yang lebih banyak menerima beban tekan (kompresi) ke bawah, fondasi tower transmisi menghadapi tantangan berupa gaya cabut ( uplift force ). Saat angin kencang menerpa tower dan kabel konduktor, satu sisi fondasi akan menerima beban tekan yang ekstrem, sementara sisi lainnya akan mengalami gaya tarik ke atas secara simultan.
Oleh karena itu, pemilihan jenis fondasi sangat bergantung pada hasil penyelidikan tanah ( soil test ) seperti pengujian sondir dan boring. Berikut adalah klasifikasi fondasi yang umum diaplikasikan pada proyek SUTT dan SUTET:
1. Fondasi Dangkal ( Shallow Foundation )
Fondasi ini diaplikasikan pada lokasi dengan kondisi tanah keras atau berbatu yang letaknya tidak terlalu dalam dari permukaan.

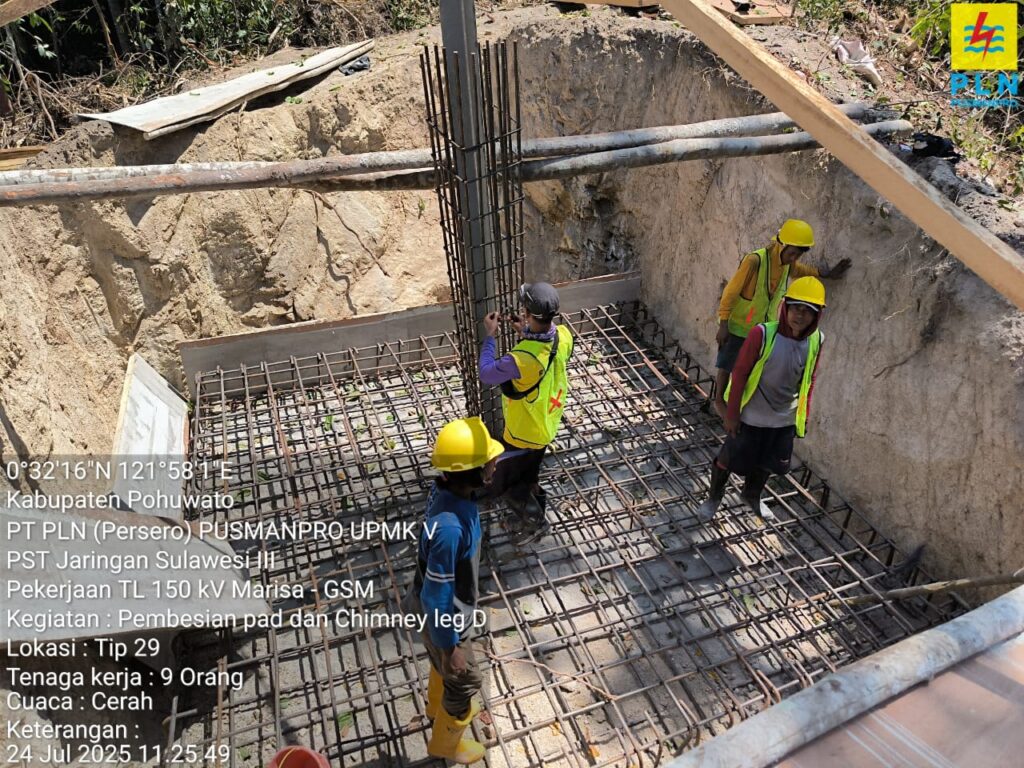

- Fondasi Telapak ( Pad and Chimney Foundation ): Ini adalah jenis yang paling umum digunakan pada tanah normal. Fondasi ini terdiri dari pelat beton ( pad ) di bagian bawah yang menyebarkan beban, dan leher beton ( chimney ) yang menghubungkan pelat dengan kaki baja tower ( stub ). Bentuknya yang menyerupai telapak kaki terbalik sangat efektif menahan gaya cabut.
2. Fondasi Dalam ( Deep Foundation )
Ketika tower harus didirikan di area dengan daya dukung tanah yang rendah, seperti tanah liat lunak, lumpur, atau rawa, gaya dukung dari lapisan tanah dalam sangat diperlukan.
- Tiang Pancang ( Driven Pile ): Menggunakan tiang beton, baja, atau kayu yang dipancangkan ke dalam tanah hingga mencapai kedalaman lapisan tanah keras ( hard strata ).
- Fondasi Sumuran atau Tiang Bor ( Bored Pile ): Dibuat dengan mengebor tanah terlebih dahulu, kemudian memasukkan tulangan baja dan mengecor beton ke dalam lubang tersebut. Metode ini sangat baik untuk menahan beban lateral (samping) maupun uplift.
3. Fondasi Khusus ( Special Foundation )
Di beberapa wilayah geografis Indonesia yang memiliki karakteristik lahan gambut atau area pasang surut, rekayasa geoteknik khusus diperlukan. Penggunaan fondasi rakit ( raft foundation ) yang mengikat keempat kaki tower dalam satu pelat beton besar sering kali menjadi solusi untuk mencegah penurunan tanah yang tidak seragam ( differential settlement ).
Pembangunan tower transmisi SUTT dan SUTET merupakan sebuah mahakarya rekayasa sipil dan kelistrikan yang membutuhkan presisi tinggi. Mulai dari spesifikasi komponen di bagian tertinggi tower yang memegang konduktor, hingga kalkulasi geoteknik pada fondasi yang tertanam jauh di dalam bumi, setiap elemen bekerja secara sinergis. Pemahaman yang komprehensif terhadap desain struktural, kualitas komponen, dan kesesuaian fondasi dengan kondisi geologis adalah kunci utama untuk menjamin kontinuitas dan keandalan pasokan listrik demi pertumbuhan ekonomi nasional.
