Dalam era modernisasi dan industrialisasi yang masif, ketersediaan energi listrik yang stabil dan kontinu menjadi urat nadi perekonomian nasional. Proses penyaluran energi kelistrikan berskala raksasa dari pusat pembangkit menuju pusat beban (load center) yang terpisah jarak hingga ratusan kilometer membutuhkan sistem transmisi yang sangat andal. Jaringan Saluran Udara Tegangan Tinggi (SUTT) dengan tegangan operasi 70 kV hingga 150 kV, serta Saluran Udara Tegangan Ekstra Tinggi (SUTET) berkapasitas 275 kV hingga 500 kV, merupakan tulang punggung utama dari grid interkoneksi kelistrikan ini.
Menyandarkan stabilitas energi pada jaringan udara berarti infrastruktur tersebut harus siap menghadapi berbagai tantangan ekstrem. Mulai dari fluktuasi suhu lingkungan, beban mekanis statis dari berat rentengan kabel itu sendiri, hingga gaya dinamis dari terpaan angin kencang dan getaran alam. Oleh karena itu, rekayasa struktur penopang utama dan sistem pengikat mekanis (hardware fittings) memegang peranan yang sangat vital dan menuntut tingkat kepresisian tingkat tinggi dari para insinyur transmisi.
Struktur Penopang Utama: Klasifikasi dan Peran Tower Transmisi

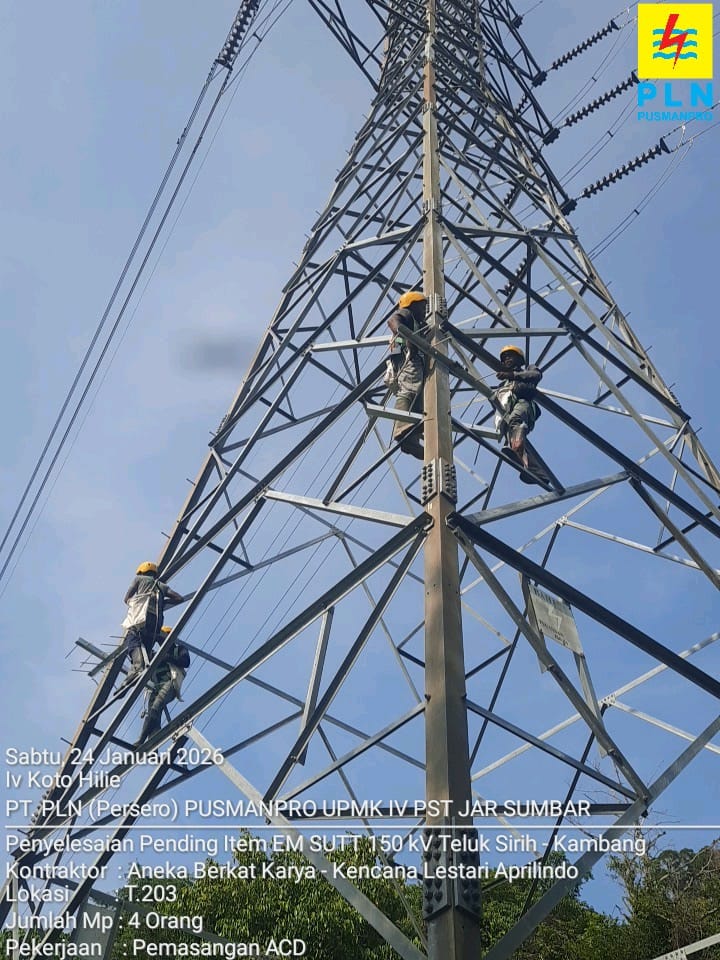

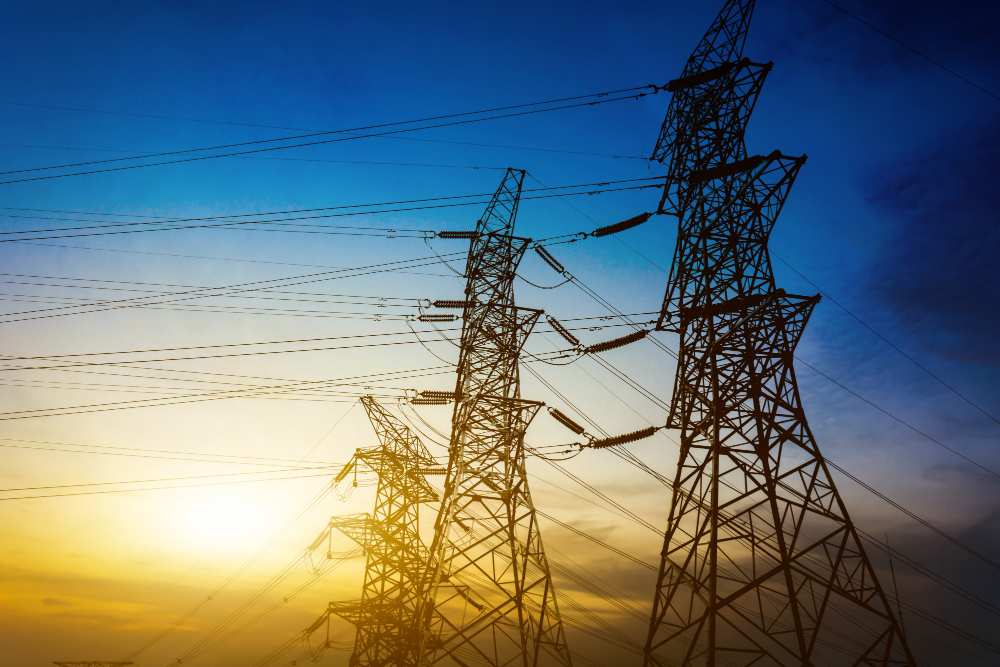

Struktur penopang pada SUTT dan SUTET secara umum diwujudkan dalam bentuk Tower transmisi (transmission tower) berbasis struktur baja profil siku yang disusun dengan metode jaring-jaring (bolted lattice structure). Pemilihan struktur kisi-kisi baja ini dirancang secara khusus untuk memberikan kekuatan mekanis yang luar biasa tinggi dengan efisiensi berat material yang optimal. Desain ini juga berfungsi meminimalkan beban hambatan angin jika dibandingkan dengan struktur masif seperti tiang beton besar atau tiang baja bulat pejal. Berdasarkan fungsi operasional dan karakteristik beban mekanis yang dipikulnya, struktur Tower penopang diklasifikasikan ke dalam beberapa tipe yang sangat krusial:
- Suspension Tower (Tower Penyangga): Tipe Tower ini didirikan pada bentangan jalur transmisi yang lurus atau memiliki sudut belokan sangat kecil (biasanya kurang dari 5 derajat). Fungsi utamanya adalah menopang berat vertikal dari rangkaian konduktor berserta isolator. Gaya mekanis dominan yang bekerja pada Tower ini adalah beban gravitasi vertikal dan tekanan angin lateral, sementara beban tarikan kawat dari arah depan dan belakang relatif seimbang.
- Tension Tower (Tower Penegang): Tower ini ditempatkan secara strategis pada titik-titik di mana arah jalur transmisi mengalami perubahan sudut atau belokan yang tajam. Berbeda dengan tipe suspensi, tension tower harus mampu menahan resultan gaya tarik mekanis dari konduktor yang membentang jauh. Desain Tower ini secara visual jauh lebih kokoh, lebar, dan masif karena harus memikul beban torsional akibat sudut tarikan kawat yang ekstrem.
- Section Tower (Tower Seksi): Berfungsi secara struktural mirip dengan Tower penegang, namun ditempatkan di tengah-tengah bentangan jalur lurus yang sangat panjang. Peran utamanya adalah membagi atau melokalisasi beban mekanis kawat transmisi ke dalam seksi-seksi tertentu. Jika terjadi insiden katastropik (seperti kawat putus akibat cuaca ekstrem), efek domino runtuhnya Tower ke sepanjang jalur dapat dicegah secara efektif.
Sistem Pengikat dan Perangkat Keras Teknis (Hardware Fittings)
Konduktor fasa bermuatan tegangan ratusan kilovolt tentu tidak dapat disentuhkan secara langsung pada badan Tower transmisi baja yang terhubung langsung ke bumi (grounded). Di sinilah isolator keramik atau polimer berperan sebagai penyekat elektrikal. Namun, interkoneksi fisik yang menggabungkan struktur Tower, rangkaian isolator (insulator strings), dan kabel konduktor itu sendiri sepenuhnya bergantung pada integrasi sistem pengikat mekanis yang solid. Komponen ini wajib diproduksi dengan standar metalurgi tingkat wahid agar mampu mentransfer dan menahan gaya hingga ratusan kilonewton (kN).
Beberapa komponen pengikat kritis yang membangun sistem penopang tersebut meliputi:
- Tension Clamp (Klem Tarik): Menjepit kawat konduktor secara permanen pada titik terminasi. Klem ini diwajibkan memiliki tingkat cengkeraman mekanis yang luar biasa, setidaknya tidak boleh kurang dari 95% dari Ultimate Tensile Strength (UTS) kawat konduktor itu sendiri. Materialnya sering dikerjakan dari paduan aluminium tempa kekuatan tinggi.
- Suspension Clamp (Klem Suspensi): Bertugas memegang dan menahan berat vertikal kabel pada jalur Tower lurus. Klem ini didesain agar bisa menjepit tanpa memusatkan tegangan (stress) secara kaku yang dapat merusak struktur helai konduktor ketika berayun tertiup angin.
- Yoke Plate (Pelat Yoke): Komponen pelat baja presisi yang berfungsi mendistribusikan beban tarikan mekanis dari kawat konduktor ganda (konduktor berkas) agar terbagi secara merata, simetris, dan seimbang menuju rantai isolator. Geometri yoke plate yang presisi mencegah patahnya rantai isolator akibat beban yang miring.
- Link & Shackles: Perangkat mekanis penyambung fleksibel (bersendi) yang menghubungkan lengan Tower (cross-arm), yoke plate, isolator, dan clamp. Sistem ini memberikan kebebasan artikulasi yang memadai saat Tower dan kabel bergerak mengikuti beban angin.
Baca Kembali:
Sinergi Rekayasa Mekanis dan Perlindungan Lingkungan
Ketahanan dari struktur penopang dan pengikat SUTT/SUTET tidak hanya diuji oleh beban tarik yang ekstrem, melainkan juga ketahanannya terhadap lingkungan yang korosif. Setiap inci komponen pengikat baja harus diproteksi melalui metode Hot-Dip Galvanizing (HDG) berstandar internasional. Lapisan logam seng murni ini menjadi proteksi katodik untuk menolak korosi atmosferik di lingkungan basah maupun area pesisir.
Di sisi lain, kelengkapan mekanis ini harus ditunjang oleh vibration damper (peredam getaran). Angin laminer yang berhembus konstan dapat merangsang aeolian vibration, yakni getaran frekuensi tinggi yang perlahan bisa menyebabkan patah kelelahan (fatigue) pada leher clamp. Selain mekanika, bentuk fisik klem juga harus bulat halus dan aerodinamis (corona-free design) guna mencegah efek pelepasan elektron atau korona yang dapat memicu hilangnya daya transmisi di udara terbuka.
Keseluruhan struktur Tower transmisi beserta aksesori pengikatnya seperti tension clamp, suspension clamp, dan yoke plate bukan sekadar elemen pelengkap, melainkan pilar inti yang menentukan suksesnya suplai listrik nasional. Kegagalan material pada satu komponen pengikat kecil saja dapat memicu kaskade kerusakan yang menyebabkan pemadaman bergilir berskala regional. Oleh sebab itu, implementasi hardware berstandar kualitas prima, dikombinasikan dengan prosedur uji kelayakan teknis, adalah fondasi mutlak dalam membangun transmisi energi masa depan.
