Di balik kemegahan struktur tower baja Saluran Udara Tegangan Ekstra Tinggi (SUTET) dan Saluran Udara Tegangan Tinggi (SUTT) yang menjulang membelah lanskap daratan, terdapat sebuah sistem esensial yang bekerja dalam senyap. Sistem tersebut adalah perangkat pentanahan atau grounding system. Meskipun mayoritas komponennya tertanam rapat di bawah permukaan tanah dan luput dari pandangan mata, sistem pentanahan memegang peranan yang sangat krusial. Tanpa sistem ini, keandalan pasokan energi listrik serta keselamatan lingkungan dan masyarakat di sekitar jalur transmisi akan berada dalam risiko yang fatal.
Fungsi Fundamental Sistem Pentanahan (Grounding)

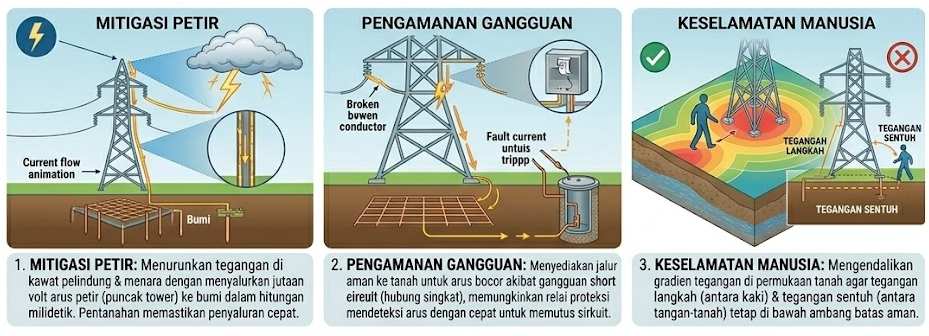

Secara teknis rekayasa kelistrikan, sistem pentanahan adalah sebuah jalur konduktif yang dirancang khusus untuk mengalirkan arus listrik abnormal—baik yang berasal dari sumber eksternal maupun anomali internal—langsung menuju bumi (massa tanah) untuk dinetralkan atau didisipasikan. Dalam konteks tower transmisi, fungsi ini terbagi ke dalam tiga aspek proteksi utama:
- Mitigasi Sambaran Petir: tower SUTT dan SUTET yang berdiri menjulang di area terbuka menjadikannya titik paling rentan terhadap sambaran petir langsung. Ketika petir menyambar kawat pelindung di puncak tower, sistem pentanahan bertugas menyalurkan jutaan volt energi tersebut ke bumi dalam hitungan milidetik. Kegagalan fungsi ini akan menyebabkan fenomena back flashover (lompatan api listrik balik) yang dapat menghancurkan isolator (insulator) dan memicu pemadaman meluas.
- Pengamanan Arus Gangguan Hubung Singkat (Short Circuit): Jika terjadi anomali operasional, seperti kabel konduktor bertegangan yang terlepas dan menyentuh struktur baja tower, tegangan listrik akan mengaliri seluruh badan tower. Pentanahan yang baik memastikan arus bocor tersebut segera dan terarah disalurkan ke tanah. Hal ini memungkinkan relai proteksi di gardu induk mendeteksi perubahan arus dengan cepat dan secara otomatis memutus sirkuit sebelum kerusakan menjalar.
- Keselamatan Manusia dan Makhluk Hidup: Sistem yang dirancang sesuai standar operasional akan mengendalikan gradien tegangan di permukaan tanah pada tapak tower. Evakuasi arus yang terukur mencegah timbulnya “tegangan langkah” (step voltage) dan “tegangan sentuh” (touch voltage) yang mematikan bagi teknisi pemeliharaan maupun warga yang kebetulan melintas di sekitar tower saat terjadi gangguan kelistrikan.

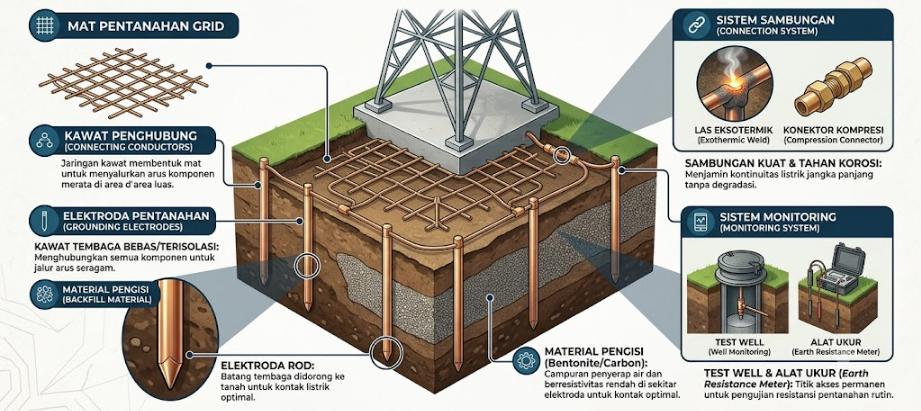

Komponen Utama Perangkat Pentanahan
Sistem pentanahan bukanlah sebuah instrumen tunggal, melainkan integrasi dari serangkaian komponen teknis yang bekerja secara sinergis:
- Kawat Pelindung (Ground Wire / OPGW): Kawat ini membentang secara horizontal di titik tertinggi antar-tower transmisi. Fungsinya bertindak sebagai perisai pertama yang menangkap sambaran petir sebelum mengenai kabel konduktor utama yang membawa daya. Pada era modern, kawat pelindung juga sering diintegrasikan dengan serat optik (Optical Ground Wire) untuk keperluan telekomunikasi data internal.
- Konduktor Penyalur (Down Conductor): Pada tipe tower lattice (kisi baja) standar, struktur rangka baja kaki tower itu sendiri difungsikan langsung sebagai konduktor penyalur karena sifat materialnya yang konduktif. Arus petir atau arus gangguan akan merambat melalui struktur baja ini menuju ke fondasi dasar.
- Elektroda Bumi (Grounding Rod / Driven Rod): Komponen ini berupa batang logam konduktor, umumnya terbuat dari material tembaga murni atau baja berlapis tembaga (copper-clad steel), yang ditancapkan secara vertikal ke kedalaman tanah di setiap kaki tower. Panjang dan jumlah elektroda yang ditancapkan sangat bergantung pada target resistensi yang ingin dicapai.
- Terminal dan Sambungan Mekanis: Bagian krusial yang mengikat kabel konduktor penyalur dengan batang elektroda bumi. Area persambungan ini harus memiliki tingkat ketahanan korosi yang sangat tinggi dan ikatan mekanis yang absolut. Para insinyur umumnya menggunakan metode pengelasan eksotermik (cadwelding) atau konektor baut bertekanan tinggi untuk memastikan tidak ada hambatan resistensi pada titik sambungan.
Tantangan Geoteknik: Tahanan Jenis Tanah dan Solusi Counterpoise
Tingkat efektivitas sebuah sistem pentanahan direpresentasikan oleh nilai tahanan pentanahannya (grounding resistance). Standar industri ketenagalistrikan secara umum mensyaratkan nilai tahanan pentanahan di area tapak tower tidak boleh melebihi 10 Ohm. Namun, mencapai standar ideal ini merupakan tantangan teknis tersendiri, mengingat topografi geologis yang sangat bervariasi.

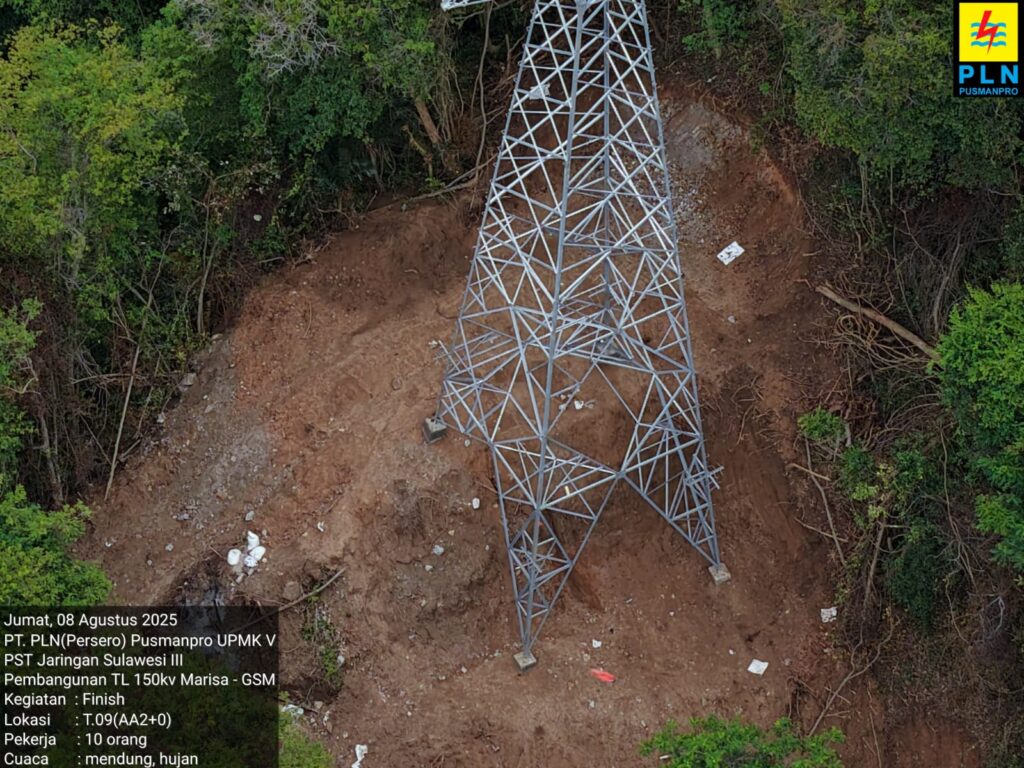

Nilai tahanan tersebut sangat berkolerasi dengan resistivitas atau tahanan jenis tanah (soil resistivity). tower yang didirikan di area tanah lempung basah atau rawa akan dengan mudah mencapai resistensi di bawah 10 Ohm hanya dengan menggunakan elektroda bumi vertikal standar. Sebaliknya, tower yang dibangun di area pegunungan berbatu, tanah berpasir yang sangat kering, atau kawasan perbukitan kapur memiliki resistivitas tanah yang sangat tinggi (isolatif).
Untuk memecahkan kebuntuan di tanah dengan resistivitas tinggi tersebut, rekayasa kelistrikan menggunakan sistem Counterpoise. Counterpoise merupakan kawat konduktor pita tembaga atau baja galvanis murni yang ditanam secara horizontal sejajar dengan permukaan tanah pada kedalaman tertentu. Kawat ini dipasang menyebar secara radial menjauhi kaki-kaki tower atau ditarik memanjang sejajar mengikuti jalur Right of Way (RoW) transmisi. Fungsi utama kawat horizontal ini adalah memperluas area kontak disipasi arus secara masif ke dalam bumi, sehingga secara efektif menekan turun nilai tahanan pentanahan total pada area yang berbatu keras.
Pentingnya Inspeksi dan Pemeliharaan Berkala
Mengingat perannya yang vital sebagai perisai sistem, perangkat pentanahan menuntut inspeksi dan pemeliharaan yang ketat. Faktor alam seperti sifat korosif tanah seiring berjalannya waktu dapat menggerus penampang elektroda tembaga di bawah tanah. Selain itu, tindak vandalisme berupa pencurian kawat konduktor tembaga di tapak kaki tower sering kali menjadi ancaman terbesar bagi integritas sistem ini. Terputusnya jalur grounding fisik akibat pemotongan paksa akan berakibat sangat fatal ketika cuaca ekstrem dan badai petir melanda infrastruktur tersebut.
Baca Kembali :
Kesimpulan
Perangkat pentanahan pada tower SUTT dan SUTET adalah garis pertahanan operasional terakhir sekaligus fondasi keamanan tak kasat mata bagi tulang punggung energi kita. Melalui perancangan yang presisi, penggunaan material unggul berdurabilitas tinggi, serta adaptasi rekayasa teknis seperti counterpoise terhadap tantangan geologis yang sulit, sistem transmisi kelistrikan dapat diandalkan. Memahami dan menjaga secara disiplin integritas komponen pentanahan merupakan perwujudan komitmen profesional dalam memastikan bahwa roda ekonomi yang digerakkan oleh aliran energi listrik dapat terus berputar dengan aman, stabil, dan berkelanjutan menuju masa depan.
