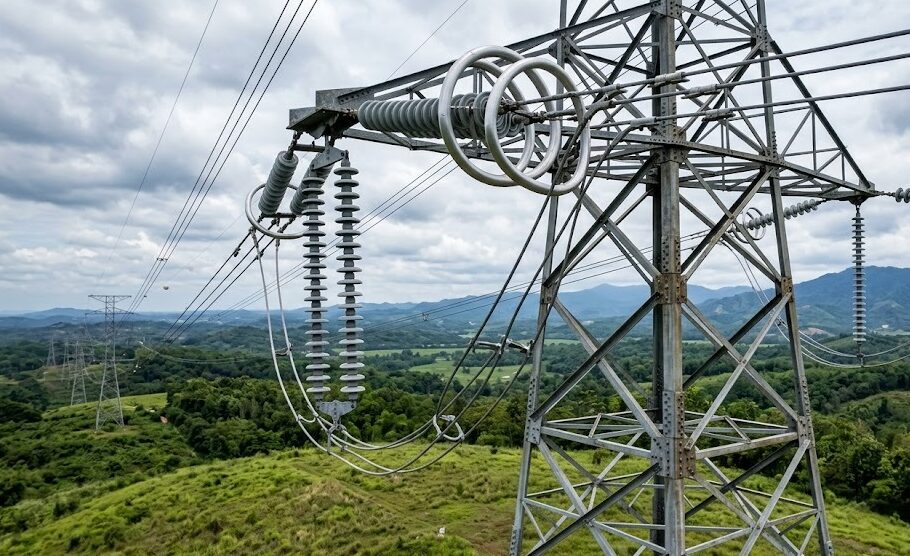

Penyaluran energi kelistrikan berskala raksasa dari pusat pembangkit menuju pusat beban perkotaan dan kawasan industri sangat bergantung pada keandalan Saluran Udara Tegangan Tinggi (SUTT) dan Saluran Udara Tegangan Ekstra Tinggi (SUTET). Berdiri kokoh melintasi lanskap geografis yang luas, Tower-Tower transmisi baja ini senantiasa menantang alam terbuka. Hal ini menjadikan mereka target alami bagi salah satu kekuatan paling destruktif di bumi: sambaran petir.
Sambaran petir pada jalur transmisi tidak sekadar menyalurkan arus ribuan ampere dalam sepersekian detik, tetapi juga menciptakan lonjakan tegangan transien (surja) yang sangat ekstrem. Jika lonjakan ini tidak dikendalikan, sistem isolasi pada Tower akan mengalami kerusakan katastropik, memicu hubung singkat (short circuit), dan berujung pada pemadaman listrik berskala regional (blackout). Untuk menjinakkan anomali tegangan ini dan menjaga integritas Tower, insinyur kelistrikan mengandalkan sebuah komponen berbentuk cincin metalik yang tampak sederhana namun berkinerja luar biasa: Grading Ring.
Anatomi dan Konsep Dasar Grading Ring

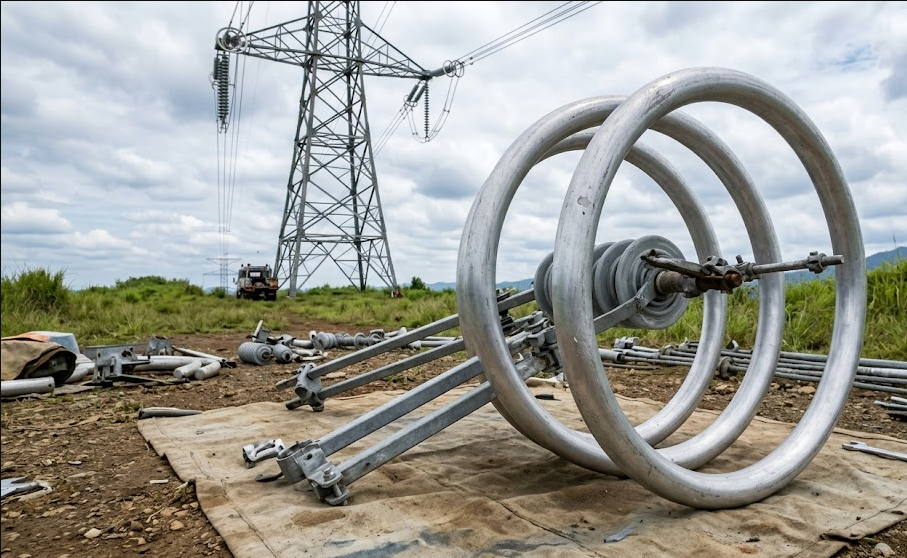

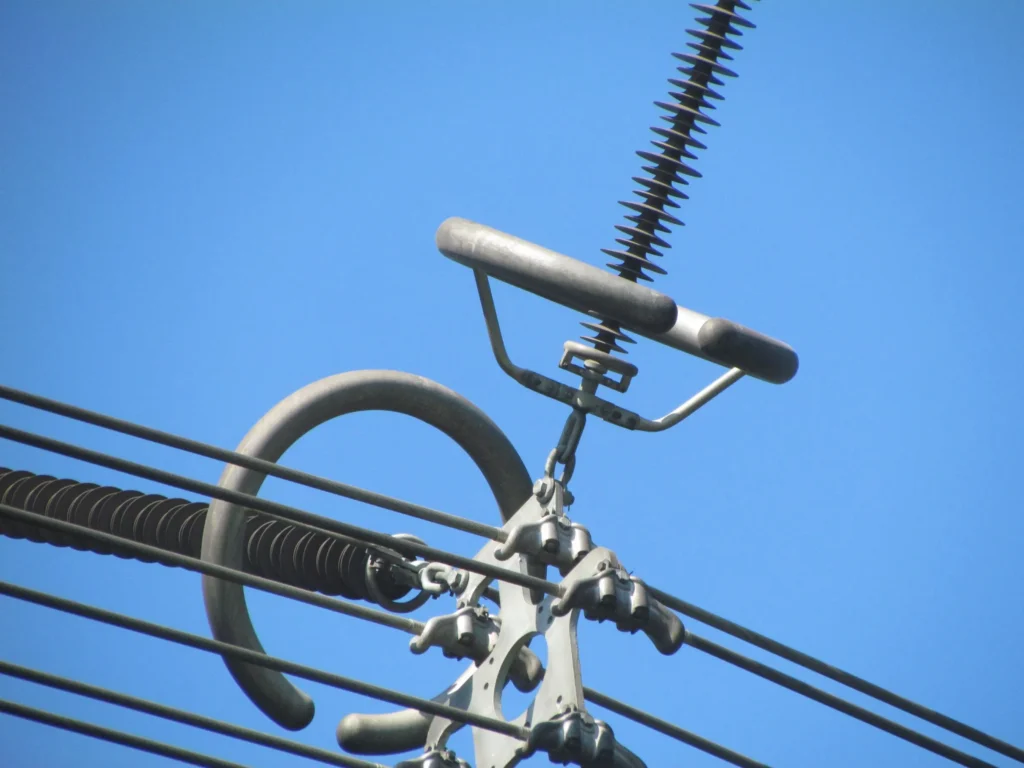

Secara visual, Grading Ring (yang juga sering disebut sebagai cincin korona atau corona ring) adalah perangkat berbentuk torus atau cincin melingkar yang terbuat dari bahan logam konduktif, umumnya menggunakan paduan aluminium berkualitas tinggi. Komponen ini dipasang pada ujung perangkat isolator berantai (insulator string), tepatnya di area perbatasan antara ujung bawah isolator yang terhubung dengan kawat konduktor bertegangan fasa, maupun di ujung atas yang terhubung langsung dengan struktur lengan Tower baja (cross-arm).
Desain melingkar yang halus dan terbebas dari sudut tajam ini bukanlah kebetulan estetika. Geometri Grading Ring didasarkan pada prinsip hukum fisika elektromagnetik murni, yang dirancang khusus untuk memanipulasi dan mendistribusikan medan listrik (electric field) yang mengelilingi komponen-komponen tegangan tinggi.

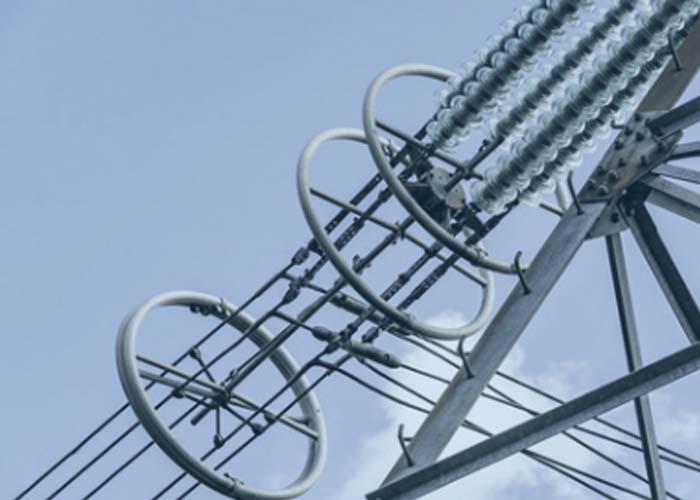

Menjinakkan Tegangan Ekstrem Saat Sengatan Petir
Ketika Tower transmisi beroperasi dalam kondisi normal, aliran tegangan pada rangkaian isolator yang panjang (terdiri dari belasan hingga puluhan piringan isolator keramik atau kaca) tidaklah terdistribusi secara merata. Karena adanya kapasitansi nyasar (stray capacitance) antara logam isolator dengan badan Tower, piringan isolator yang posisinya paling dekat dengan kawat konduktor akan menanggung stres tegangan (medan listrik) yang paling berat—bahkan bisa mencapai 30% hingga 40% dari total tegangan operasi pada satu titik tersebut.
Kondisi ini menjadi sangat kritis ketika terjadi sambaran petir atau lonjakan tegangan switching. Gelombang surja petir yang merambat melalui konduktor akan menciptakan voltage gradient (gradien tegangan) yang luar biasa tajam. Tanpa adanya Grading Ring, isolator paling bawah akan gagal menahan stres ini, menyebabkan tembus tegangan (puncture) atau pecah karena panas ekstrem, yang pada akhirnya memicu kaskade kehancuran pada seluruh rentengan isolator.
Di sinilah Grading Ring menunjukkan peran krusialnya. Cincin ini secara artifisial menciptakan kapasitansi tambahan di sekitar piringan isolator terbawah, sehingga membentuk semacam sangkar perisai. Efeknya, stres tegangan yang tadinya menumpuk di satu titik akan “diratakan” (di-grading) ke beberapa piringan isolator di atasnya. Distribusi medan listrik yang merata ini memastikan bahwa lonjakan ekstrem akibat sengatan petir dapat diredam dan ditahan oleh seluruh tubuh isolator secara kolektif, menghindarkan infrastruktur dari kerusakan struktural.
Baca Kembali :
Mereduksi Fenomena Pelepasan Korona

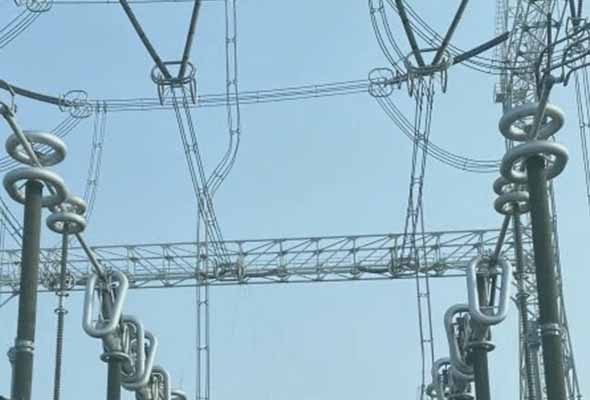

Selain sebagai perisai dari lonjakan tegangan petir, Grading Ring memikul tugas operasional esensial lainnya: mencegah pelepasan korona (corona discharge). Pada sistem SUTET (misalnya jaringan 275 kV atau 500 kV), intensitas medan listrik di sekitar jepitan kabel (clamp) dan ujung isolator sangatlah tinggi. Jika ada sudut tajam pada hardware pengikat, medan listrik tersebut akan mengionisasi udara di sekitarnya.
Ionisasi udara ini menghasilkan fenomena pendaran cahaya keunguan (korona), suara mendesis bising, pembentukan gas ozon yang korosif, serta kerugian daya yang signifikan. Dengan memasang Grading Ring, medan listrik yang tajam tersebut dibungkus dan disebarkan pada permukaan cincin aluminium yang luas dan sangat halus. Hasilnya, batas ambang tegangan korona meningkat secara drastis, memastikan daya yang ditransmisikan tidak terbuang sia-sia ke udara terbuka dan menjamin usia pakai material transmisi bertahan lebih lama.
Kesimpulan
Grading Ring mungkin bukanlah komponen dengan dimensi terbesar dalam struktur Tower SUTT atau SUTET, namun perannya tidak tergantikan. Sebagai penjaga distribusi medan listrik dan tameng utama dalam menghadapi anomali tegangan akibat sambaran petir, komponen ini memastikan operasional transmisi yang aman, andal, dan efisien. Perencanaan infrastruktur kelistrikan yang matang wajib memprioritaskan penyematan Grading Ring berstandar tinggi demi menjaga keberlangsungan aliran energi yang menjadi denyut nadi peradaban modern.
