Ketika kita memandang jaringan interkoneksi energi yang membentang melintasi berbagai wilayah nusantara, pandangan kita umumnya akan langsung tertuju pada megahnya struktur baja Tower transmisi atau rentengan konduktor raksasa yang menggantung di udara. Jaringan Saluran Udara Tegangan Tinggi (SUTT) dan Saluran Udara Tegangan Ekstra Tinggi (SUTET) memang merupakan mahakarya rekayasa struktural. Namun, ada satu elemen paling krusial yang sering kali luput dari pandangan karena tersembunyi di dalam tanah, yaitu Pondasi Tower Transmisi.
Pondasi adalah akar dari segala keandalan infrastruktur kelistrikan. Sehebat apa pun kualitas baja profil yang digunakan atau secanggih apa pun sistem isolator yang terpasang, tanpa adanya pondasi yang dirancang secara presisi, Tower tersebut sangat rentan terhadap kegagalan struktural. Kegagalan pada pondasi akan berujung pada runtuhnya Tower transmisi, yang berisiko memicu pemadaman listrik total (blackout) berskala regional dan kerugian material yang sangat masif.
Apa yang Membuat Pondasi Tower Transmisi Berbeda?
Tidak seperti pondasi bangunan gedung komersial atau rumah tinggal yang fungsi utamanya hanya menahan beban tekan dari gaya gravitasi vertikal, pondasi Tower transmisi SUTT dan SUTET menghadapi dinamika gaya yang jauh lebih kompleks dan ekstrem. Sebuah pondasi Tower harus mampu menjinakkan dan mentransfer tiga jenis gaya mekanis utama secara bersamaan ke dalam lapisan bumi:
- Gaya Tekan Vertikal (Compression / Downward Load): Merupakan beban mati yang berasal dari berat total struktur baja Tower, berat konduktor fasa, kawat tanah (earth wire), rangkaian isolator, beserta seluruh perangkat keras (hardware fittings) pendukungnya.
- Gaya Tarik ke Atas (Uplift / Overturning Load): Ini adalah tantangan terbesar pada Tower kisi-kisi baja (lattice tower). Ketika angin kencang menerpa badan Tower dan konduktor dari satu sisi, hal ini menciptakan momen guling. Kaki Tower pada sisi yang berlawanan dengan arah angin akan mengalami gaya cabut atau tarikan ke atas (uplift) yang luar biasa besar. Pondasi harus memiliki massa dan daya cengkeram yang cukup untuk mencegah kaki Tower tercabut dari tanah.
- Gaya Geser Lateral (Shear Load): Beban horisontal yang timbul akibat terpaan angin serta tarikan mekanis dari bentangan kawat konduktor, terutama pada Tower tipe penegang (Tension Tower) dan Tower sudut (Angle Tower).
Klasifikasi Jenis Pondasi pada SUTT dan SUTET
Desain pondasi Tower SUTT dan SUTET tidak bisa disamaratakan. Pemilihan jenis pondasi sangat bergantung pada hasil investigasi geoteknik (uji sondir atau boring) di titik lokasi pembangunan. Berdasarkan kondisi topografi dan daya dukung tanah, berikut adalah jenis-jenis pondasi yang lazim digunakan dalam proyek transmisi:

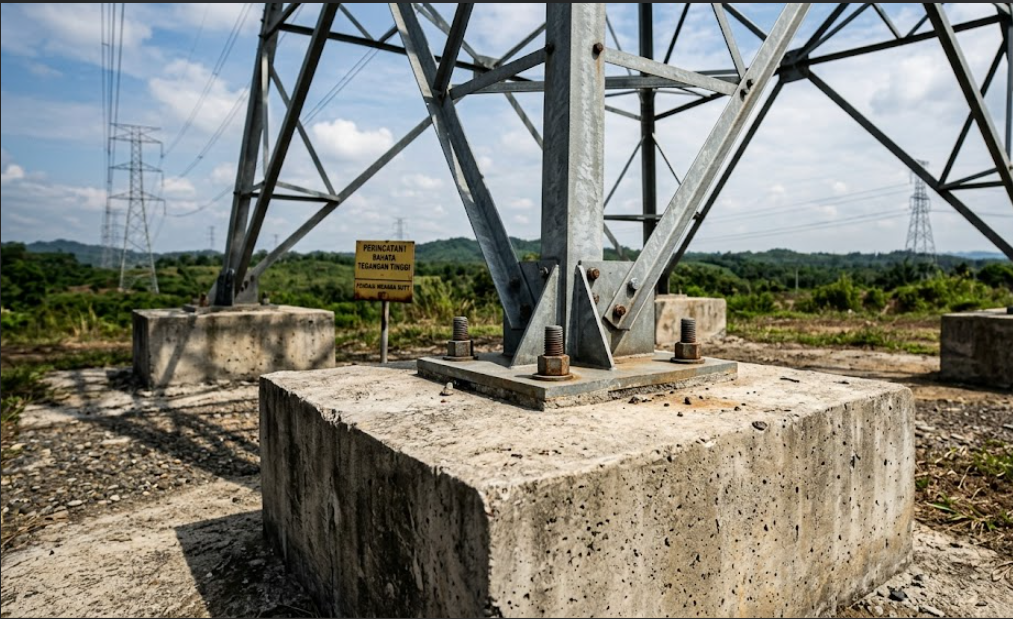

A. Pondasi Telapak dan Cerobong (Pad and Chimney Foundation) Ini adalah tipe pondasi yang paling umum dan ekonomis, digunakan pada lahan dengan daya dukung tanah keras atau tanah berbatu yang baik. Secara visual, pondasi ini berbentuk seperti telapak kaki persegi di bagian dasar, yang menyempit ke atas membentuk cerobong (chimney). Bagian cerobong inilah yang nantinya terhubung langsung dengan stub (kaki rangka baja Tower terbawah).

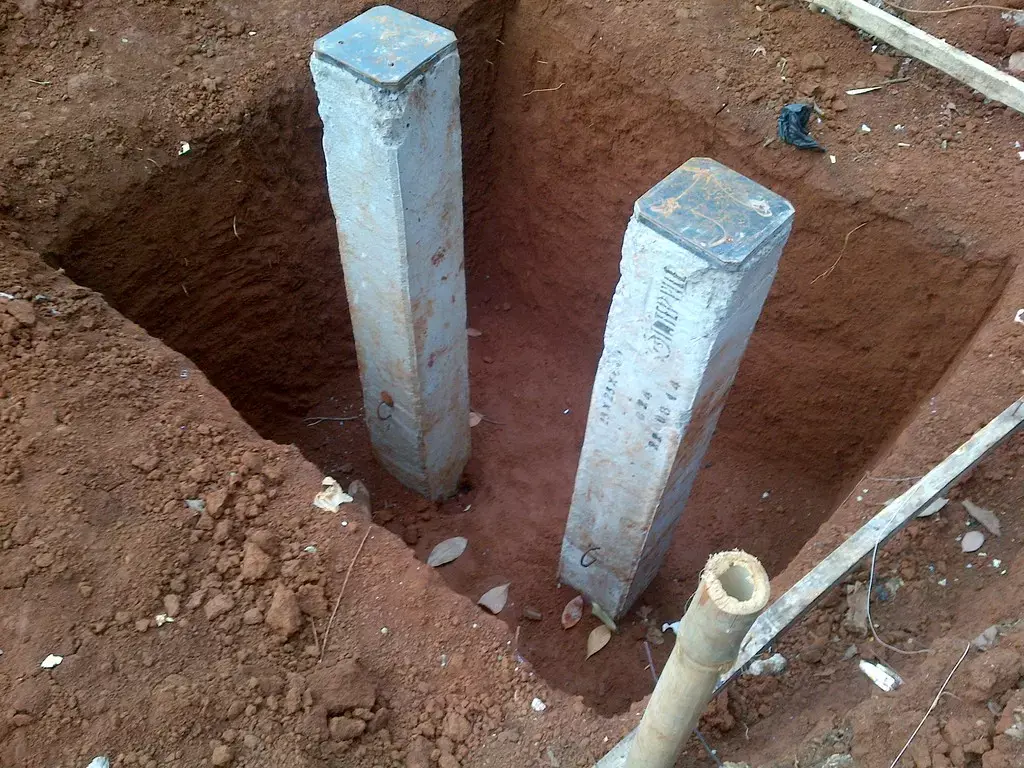

B. Pondasi Tiang Pancang / Bored Pile (Pile Foundation) Ketika jalur transmisi harus melintasi kawasan rawa, lahan gambut, persawahan yang gembur, atau muara sungai dengan daya dukung tanah yang sangat rendah, Pad and Chimney tidak lagi memadai. Sebagai solusinya, insinyur menggunakan pondasi tiang pancang. Tiang beton beton bertulang didorong atau dibor dalam-dalam hingga mencapai lapisan tanah keras (hard stratum). Beban Tower ditransfer melalui gesekan selimut tiang (friction pile) atau tumpuan ujung tiang (end bearing pile) di kedalaman tanah.
C. Pondasi Rakit (Raft / Mat Foundation) Pada kondisi lahan tertentu di mana daya dukung tanah relatif buruk namun pemancangan tidak memungkinkan (misalnya karena keterbatasan akses alat berat), pondasi rakit digunakan. Pondasi ini berbentuk pelat beton masif yang menyatukan keempat kaki Tower sekaligus dalam satu hamparan dasar. Desain ini memastikan beban terdistribusi di area yang jauh lebih luas, mencegah penurunan tanah yang tidak seragam (differential settlement).
D. Pondasi Jangkar Batu (Rock Anchor Foundation) Jalur transmisi sering kali membelah lanskap pegunungan dengan tanah yang didominasi oleh batuan masif. Menggali lubang besar untuk pondasi telapak tentu sangat tidak efisien. Solusinya adalah mengebor lubang berdiameter kecil langsung ke dalam batuan keras, lalu menanamkan batang baja mutu tinggi yang kemudian diisi dengan grouting semen khusus. Jangkar batu ini memanfaatkan kekuatan alami gunung tersebut untuk menahan gaya uplift Tower.
Baca Juga :

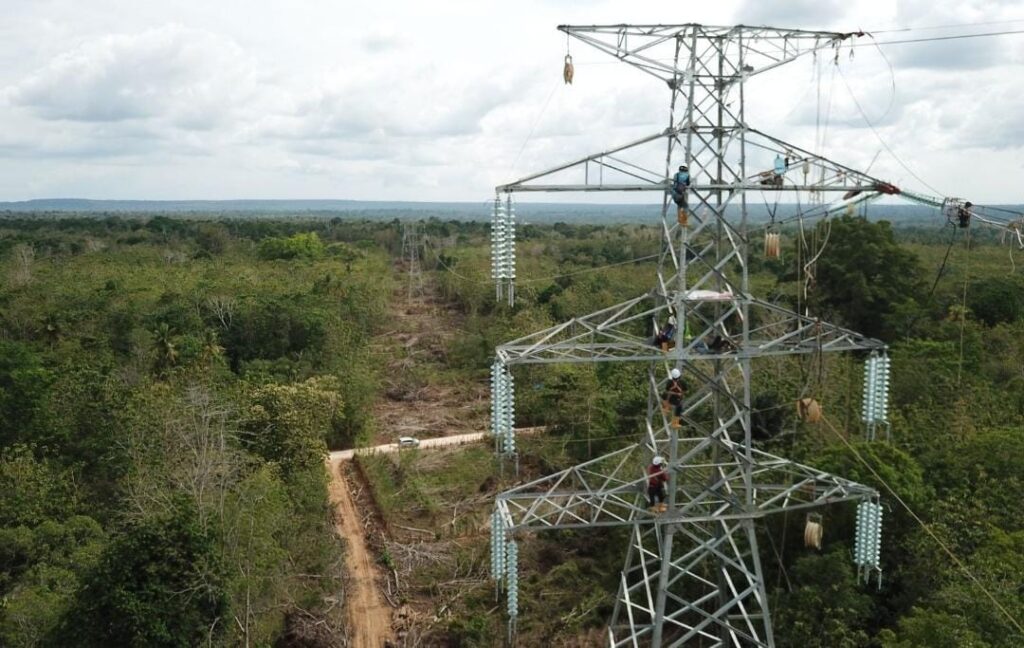

Penentu Keberhasilan Pondasi Tower SUTT & SUTET
Rekayasa pondasi tidak berhenti di atas meja gambar. Proses konstruksi di lapangan membutuhkan kontrol kualitas yang ketat. Mulai dari penggunaan beton dengan mutu kekuatan karakteristik (K-250 hingga K-300 atau lebih), perlindungan tulangan baja dari korosi air tanah, hingga proses setting stub. Stub Tower harus dicor dengan tingkat presisi kemiringan milimeter. Sedikit saja pergeseran sudut stub saat beton mengeras, maka seluruh struktur Tower setinggi puluhan meter di atasnya tidak akan bisa dirakit.
Kesimpulan
Pondasi merupakan investasi keandalan paling berharga dari sebuah Tower transmisi SUTT dan SUTET. Perpaduan antara analisis geoteknik yang akurat, desain rekayasa mekanis yang memperhitungkan gaya uplift dan kompresi, serta eksekusi pengecoran berstandar tinggi, adalah formula mutlak agar infrastruktur kelistrikan tegangan tinggi dapat terus melayani bangsa selama puluhan tahun tanpa henti, melewati berbagai badai dan cuaca ekstrem.
Keandalan sebuah Tower transmisi tidak hanya bergantung pada fondasi beton yang kuat di dalam tanah, tetapi juga pada setiap baut, klem, dan aksesori pengikat yang mendistribusikan beban struktural di udara. Pastikan setiap komponen transmisi Anda memiliki spesifikasi dan kekuatan material tertinggi untuk mendukung investasi fondasi masif yang telah Anda bangun.
